什么是3D扫描逆向设计？

所谓逆向工程技术就是对实物原形进行3D扫描、数据采集，经过数据处理、三维重构等过程，构造具有相同形状结构的三维模型。然后，在对原形进行复制或在原形的基础上进行再设计，实现创新。所以说逆向工程并不是简单的3D扫描以及复制的过程，逆向工程的目的是利用实物获取点云，并基于点云进行优化设计以及创新设计。当然逆向设计并不神秘，他与我们的生活息息相关，日常生活中的自行车的一次次升级改造，汽车流线的愈加无瑕疵都离不开逆向设计。

那么什么时候需要逆向工程呢?逆向工程主要应用到以下方面之中。

1.获得三维软件可以编辑的参数化模型，方便数控机床等机加工企业进行材料加工。

2.为了获得更加合理的数据结构，例如汽车外形流线造型的改进，涡轮叶片的改进等。通过逆向工程设计对扫描获得的数据进行修改，达到优化创新的目的。

3.为了获得二维图纸。机加企业一般比较重视二维图纸的获得，逆向工程可以通过对扫描数据的逆向设计，获得物体的三维模型，在画图软件中即可方便快捷的获得该实物的任意截面的二维图纸。

逆向工程在诸多方面均获得了广泛的应用，逆向服务设计的服务流程如下。

1.通过三维扫描仪获得点云数据或者客户提供点云数据。

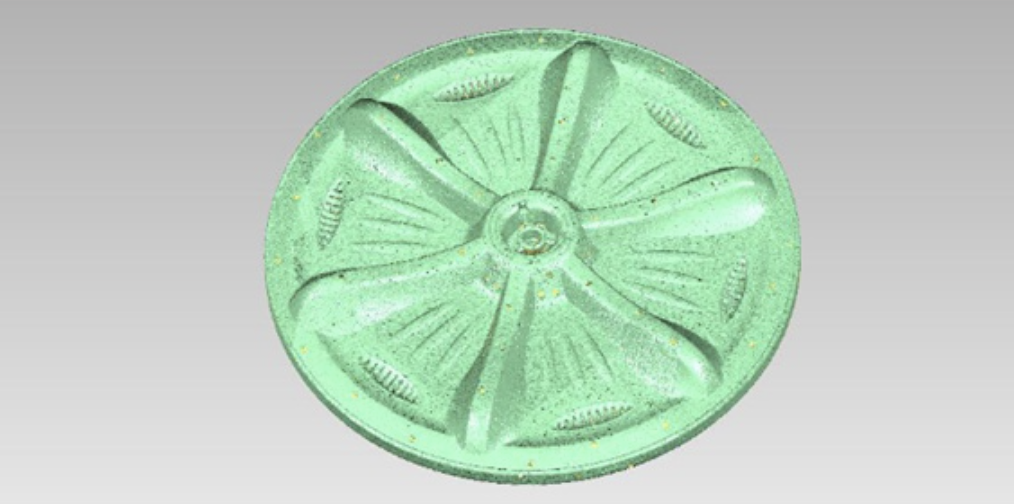

2.通过软件（geomagic，gom等）对点云数据进行处理，获得三角网格面数据。包括STL数据进行坐标变化，点云降噪，顺滑，优化，简化等预处理。该步获得的数据即可进行三维雕刻、3D打印、比对分析等。

3.通过逆向软件，逆向软件一般可以采用UG、CATIA、GEOMAGIC DX等专业软件对获得的三角网格面数据进行处理。包括面片拟合，截面创建，曲线提取等诸多特征提取方式，而此时即可进行创新设计、优化设计等。

4.经过软件计算延伸、剪切等一系列操作获得逆向的参数模型，该模型可以用来高精度CNC加工、模具设计。

通过上述四步骤即可完成针对一个零件的逆向工程设计，通过逆向工程设计我们不仅可以获得参数化模型，还可以获得模型的STL数据并进行对比检测、三维雕刻，同时可以获得参数化模型并进行优化设计。
