如何正确的使用3D打印支撑结构?

三维-小维尼
2021-06-02 13:38:47

支撑构造是3D打印中必不可少的东西,一方面,他们对于具有令人讨厌的悬垂或桥梁的模型是绝对必要的。另一方面是他们增加了材料成本,增加了更多的后续工艺工作,并且损坏模型的表面。

因此,正确的得到3D打印支撑构造是3D打印复杂模型的一个非常重要的方向。

什么时候会用到3D打印支撑构造?

当你的模型具有以下任何内容不支撑的悬垂或悬臂跨度时,你可能需要使用3D打印支撑构造才能进行3D打印。以下是在字母Y,H和T的帮助下示出的悬垂和桥梁的一些示例。

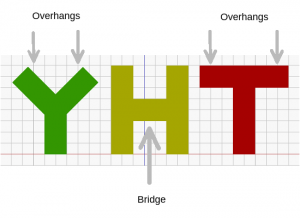

悬垂和桥梁用字母Y,H和T的经典例子说明。

1、3D打印支撑结构并非所有悬伸都需要支撑 - 45度规则

不是所有悬伸都需要支撑。一般的经验法则是:如果悬垂物与垂直方向倾斜的角度小于45度,那么你可以不使用3D打印支撑构造打印该悬垂物。

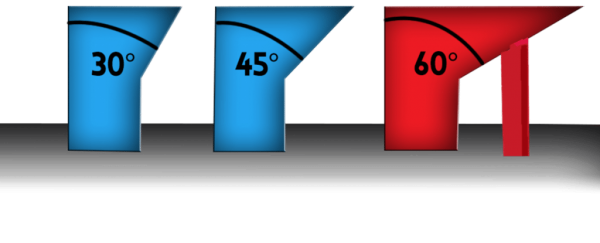

与垂直方向成45度以上角度的悬垂需要3D打印支撑构造

事实证明,3D打印机在连续层之间使用非常小的水平偏移。因此,图层不会在前一层上完美堆叠,而是堆叠一个微小的偏移。这允许打印机打印不会从垂直方向倾斜过多的悬垂物。前面的图层可以支撑45度以下的任何值。45度被认为是失败的线。

用字母Y和T最好地说明这个方面。字母Y中的两个突出部分相对于垂直方向具有小于45度的角度。因此,如果你想打印字母Y,你可以在不使用任何3D打印支撑构造的情况下离开!

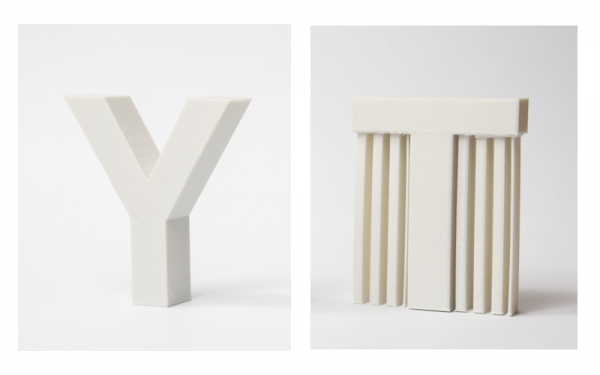

字母Y中的突出部分不需要3D打印支撑构造。字母T中的那些确实需要它们。

另一方面,字母T中的悬垂与垂直方向成90度角。所以你必需使用3D打印支撑构造打印字母T,否则会是一团糟,如下图所示。

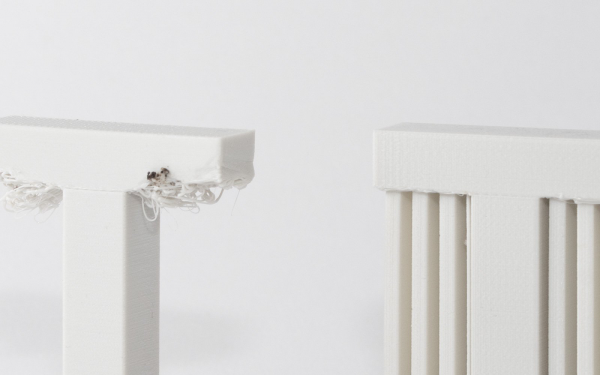

没有3D打印支撑构造,字母T将没有办法正确打印
