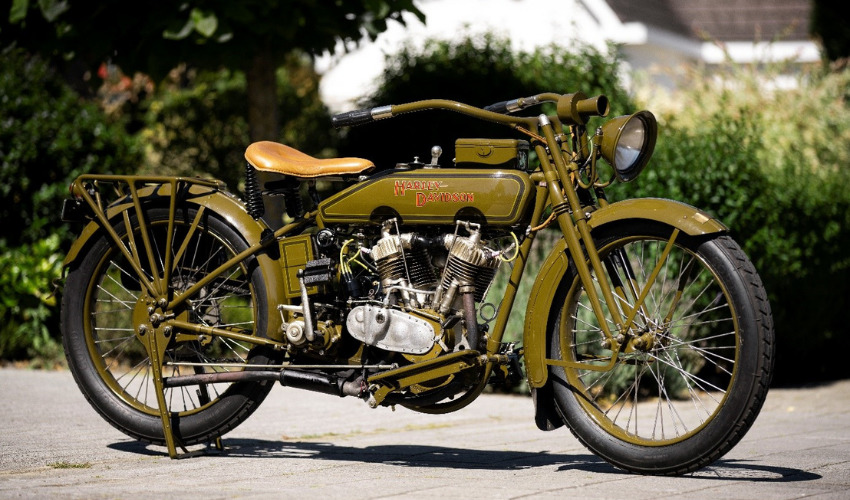

1919年的哈雷戴维森使用3D技术进行了修复

三维-小维尼
2021-04-28 13:28:41

Visual First(VF)由Carl van de Rijzen于2007年创立,是一家荷兰公司,专门从事逆向工程。该公司对1919年的哈雷戴维森(Harley Davidson)进行了翻新,其中的机械零件之一(在本例中是配送头)状况不佳且无法恢复。但是,该部件是一百年前制造的,此后就停止了生产。在与4C Creative CAD CAM顾问总监和Artec 3D大使Edwin Rappard合作的过程中,Carl发现了3D数字化和增材制造的好处:可以使用Artec 3D扫描仪对分销商的头进行数字化,然后以3D方式进行打印。 。自行车已经准备好出发了!

在生产备件方面,3D技术似乎是一种可行的解决方案:用户可以从3D文件中重新创建备件,而不论其条件,初始制造日期等。该文件通常是通过3D扫描仪获取的;在这里,我们处于逆向工程(或逆向工程)过程中,在该过程中,我们创建了既没有计划也没有制造方法的对象的副本。这是一个特别用于汽车领域的过程,特别是修理旧老式汽车的某些零件。对于Visual First和4C,Carl van de Rijzen将其零件发送给Edwin进行扫描,并准备3D文件并将其发送回去。

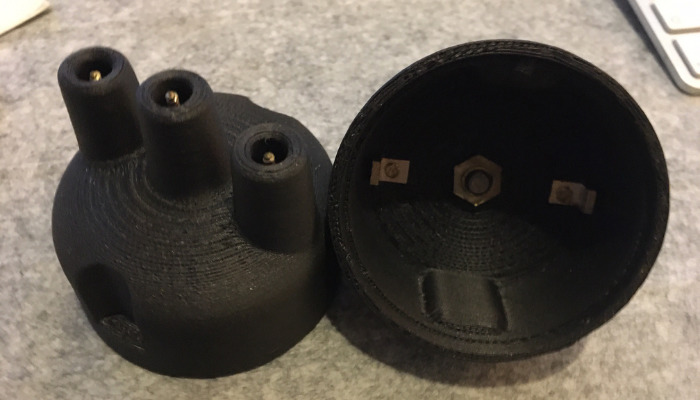

分配器头以PA 3D打印。(照片来源:Artec 3D)

使用Artec 3D 3D扫描仪更换零件

您如何更换100年前生产的零件,尤其是在此之后停止生产时?卡尔很头疼,特别是因为即使有几个经销商可以买到该零件,但它仍然过于昂贵,无法保证其可靠性。但是,它是发动机点火和启动的中心组件。为了克服这些障碍,卡尔呼吁4C尤其是Edwin Rappard寻求解决方案。这个人使用了3D扫描仪,更具体地说是Artec Space Spider对零件进行建模并根据获得的模型进行工作。Space Spider是高精度扫描小型物体或大型工业物体的复杂细节(几何形状,尖锐边缘,细肋)的理想选择。它通常用于工业和汽车行业,因此对Edwin来说是合理的。“ 他扫描了它。卡尔·范·德·里岑(Carl van de Rijzen)回忆说,他只是解决了这个问题,并且解决了。“  把它还给了我。和田田!这辆自行车已有100年的历史了,现在我们有一些零件可以使它运转”。

根据Edwin的说法,3D扫描阶段是快速且容易的,特别是因为该部件是黑暗的而不是发亮的,从而避免了过多的反射率。此外,在扫描过程中点火器的头部是不完整的,但是Artec Studio软件由于其对称模式而增加了缺失的部分,该模式可复制镜像对象的一部分。“ 零件是对称的,我使用了我镜像的扫描副本将其'粘贴'到缺失的空间中 Edwin说。“ 因此,我得出了最终结果:一件崭新的作品!”

从3D扫描到零件生产

零件建模后,卡尔与制造商Stratasys取得联系,与他们一起确定哪种材料最适合制造磁头。最终的选择落在以强度和柔韧性闻名的聚酰胺(PA)上。经过强制性的后处理步骤(特别是赋予其光泽的外观)后,他们将新零件冲了下来,发动机得以启动:哈雷再次投入运行!

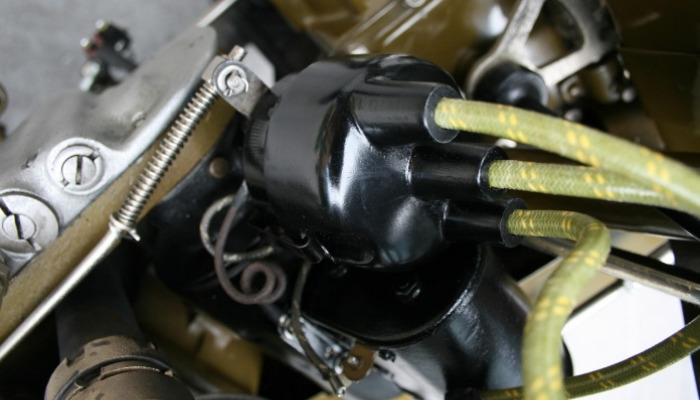

现在,Harley拥有一个印刷且功能齐全的分销商负责人(图片来源:Artec 3D)

Visual First,4C和Stratasys都同意,这种逆向工程方法具有比汽车业更多的潜力。关于摩托车,该项目的所有参与者都从中获得了乐趣和创新体验,同时使车主对他的车辆的“重生”感到满意。“ 使用新技术修复旧技术的完美典范!
