Stratasys J55打印出出色的颜色渐变

使用J55的最显着优势之一就是易于在打印件上应用渐变色。通过外部渲染软件（例如Photoshop），不再需要复杂的色彩应用程序；您只需几个简单的步骤即可直接在SOLIDWORKS和GrabCAD Print之间进行集成。

有限元分析（FEA）是一种常见的应力分析方法，可通过SOLIDWORKS仿真轻松完成。SOLIDWORKS提供各种结果，最值得注意的是最大应力和最大应力所处的区域。在找到满意的解决方案之前，我们将使用这些指标来完善我们的几何形状和材料。

众所周知，技术人员和非技术人员之间的清晰沟通对于维持多学科团队之间的凝聚力工作环境至关重要，尤其是在通过工程，生产，营销和销售将产品推向市场时。Stratasys J55与SOLIDWORKS无缝集成，以更有意义的方式帮助将FEA模型带入物理现实。让我们仔细看看这是多么容易完成。

有限元模拟

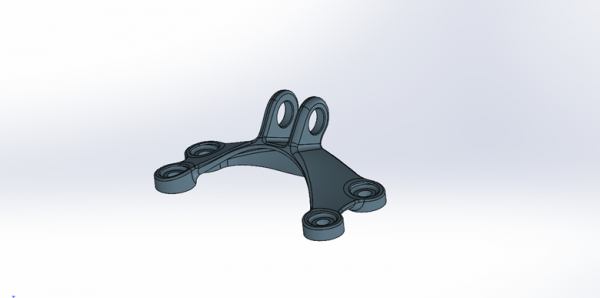

首先，让我们在SOLIDWORKS中设置快速简便的FEA仿真。在这里，我们有一个稍微不对称的支架，并且在两侧均等地加载，这将产生有趣的FEA结果。在这种情况下，我们制定了简单的约束条件和载荷类型，并选择了能够承受合理应力的材料。

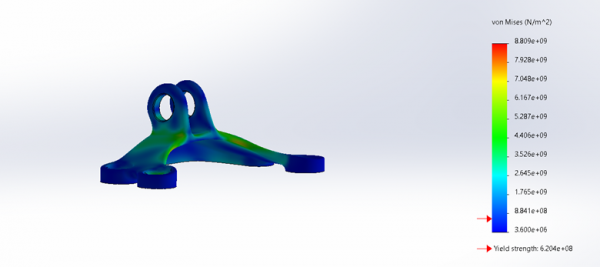

仿真结果在此处显示。在右侧，我们看到了正在处理的压力的规模。在左侧，我们有整个零件表面上的应力的彩色图。

现在，让我们进一步进行这一分析，看看在导出和打印此模型时J55打印机与SOLIDWORKS集成的便捷程度，该模型将用作通信和学习工具。

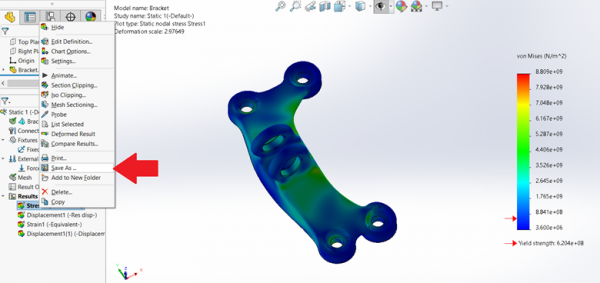

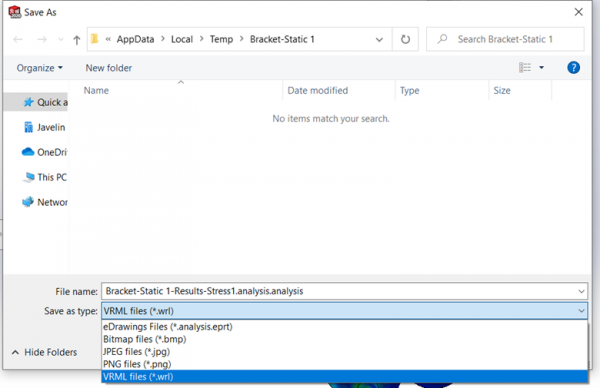

导出模型的最简单方法是右键单击结果，然后选择“另存为”。这使我们可以选择VRML文件（* .wrl）选项进行保存。

用GrabCAD打印

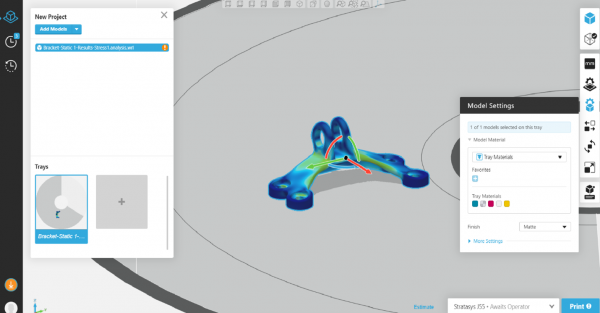

接下来，我们可以将该文件直接拖放到GrabCAD打印中，然后选择J55作为我们的打印机。带有颜色映射的文件会自动应用到其彩色网格图中，直接进入系统。

我们的下一步是选择适当的打印方向和打印参数。

对于此型号，我们将应用亚光表面处理，缩小到手持设备的尺寸，然后开始打印。

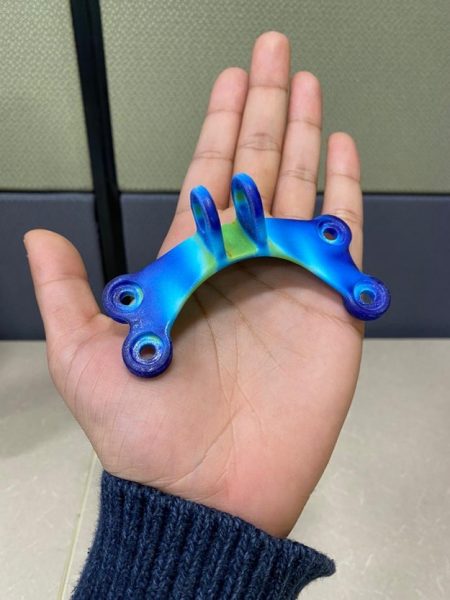

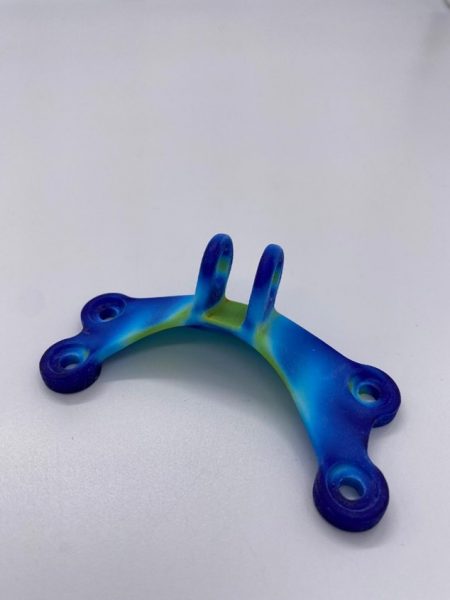

三个小时后，我们有了打印的模型。快速冲洗三分钟后，我们便有了一个可用的模型。

在过去，使用颜色渐变进行这种视觉表示并不容易；通过GrabCAD打印与.wrl文件集成以及J55的全彩色功能，现在只需单击几下就可以实现。
