3D打印技术在人造肛门造口袋个性化定制上的应用

3D打印技术在人造****造口袋个性化定制上的应用

黑龙江省科学院自动化研究所

 案例整理:刘哲群

联系电话：15846626084

邮箱：cruise_lzq@163.com

应用背景：直肠癌、大肠癌的临床治中，人工****的造设都发挥了不可替代的作用.人工****手术或称肠造口术是外科常见的一种手术方式，外科医生先在患者腹壁上做一个开口，随后将一段肠管拉出腹腔外并将肠管开口固定在腹壁上，用于排泄粪便，粪便可收集于贴于开口处的特制塑料袋内。市场上通用的造口袋主要为两种，一种为绑带类型，另一种为粘贴皮肤类，其中大多数患者使用粘贴皮肤类，由于每个人造口差异大，形状不同，患者在使用前需要进行自己裁剪，但是由于形状大小难以把握，导致排泄物泄露在皮肤上，长此以往会造成造口周围多种并发症，如湿疹 、溃疡、感染等。其他的一些问题如 肠造口回缩或内陷、肠造口膨出或脱垂、肠造口内外疝形成。针对综上的这些临床问题，我们通过3D技术提供有针对性的个性化解决方案。

设计制作流程：

1、获取患者肾脏的CT数据

2、CT数据三维模型转换

3、使用Zbrush、Geomagic stuido、Geomagic Design Direct 等多种软件完成模型、模具的设计

4、3D打印

5、临床应用

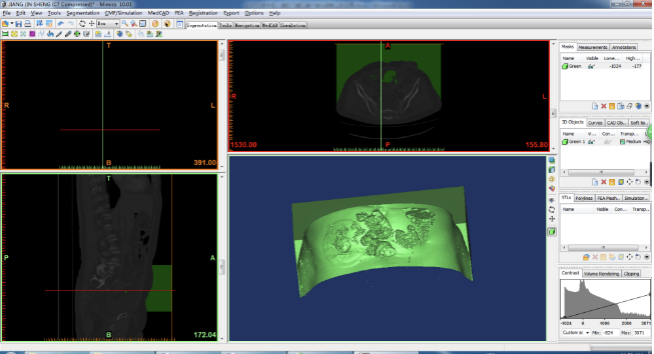

获取患者肾脏的CT数据及三维重构，获取造口周围皮肤数据

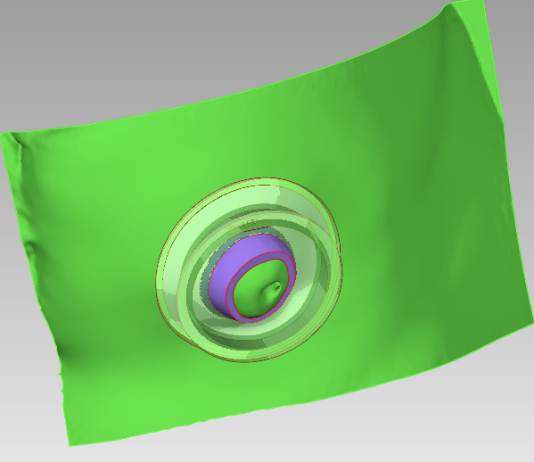

模型及硅胶模具设计

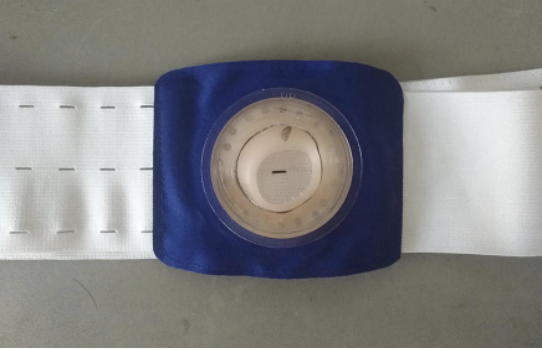

3D打印及制作

临床使用

总结：通过3D打印技术制作的个性化造口装置实现了个性化定制，保护硅胶与造口完美贴合，避免了排泄物外泄渗入到皮肤上，从而有效减少了湿疹、发炎、溃疡等问题。同时针对一些特殊病人，如造口膨出外氙的患者，通过腹带及3D打印的支撑结构能有效的施加压力，避免造口进一步膨出，能有效的保护病灶区域。

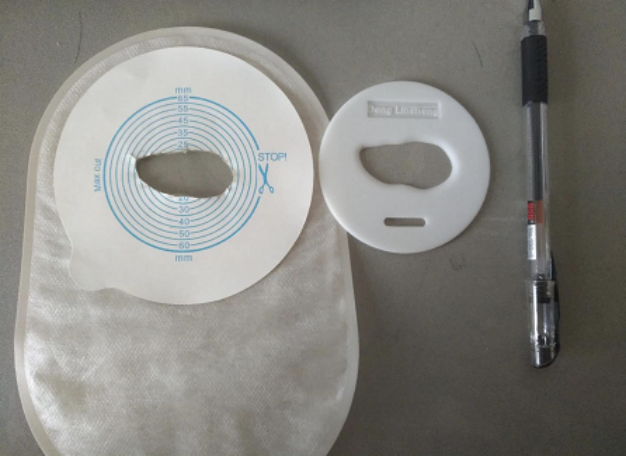

针对一些普通的病人，适合简单的粘贴型造口袋的患者，通过3D打印设计的裁剪模板，能有效的解决裁剪不均匀，大小不一的问题，模具简单实用，同时解决了很大的问题。

实用3D打印技术根据不同的患者的实际情况，提供定制型的解决方案，造福广大患者。
