Xolo推出第一台商用容积式3D打印机

柏林的初创公司xolo正在启动xube，这可以说是第一台商用的容积式3D打印机-如果它起步的话。目前，xube可以保留购买，但只能用作试验台机器，以探索体积3D打印或公司所称的“ xolography”的可能性。

xolo的xube 3D打印机。

虽然我们过去已经介绍过体积3D打印，但是以前的所有努力都处于研究阶段。之所以使这项技术如此迷人和独特，是因为它在理论上能够在短短几秒钟之内制造出物体。它通过从多个角度固化聚合物桶内的光聚合物树脂，一次又一次将其硬化成固体部分来实现此目的，这与逐层相反。体积技术背后的确切方法因人而异。

X射线照相术扩展了其他体积3D打印方法，例如劳伦斯·利弗莫尔国家实验室（LLNL）通过引入激光束而开发的方法。LLNL的计算机轴向光刻技术（CAL）依靠投影仪将3D模型作为电影投射到光聚合树脂旋转的大桶上，而Xolo则将405nm二极管激光器引导通过透镜以产生“薄的均匀光片”。与LLNL方法类似，投影仪随后将代表3D模型每一层的切片图像视频投射到光片上。同时，将树脂桶从投影仪上移开，同时光片激活树脂中的光引发剂薄层，该光引发剂吸收投影仪的光束并聚合成固体。

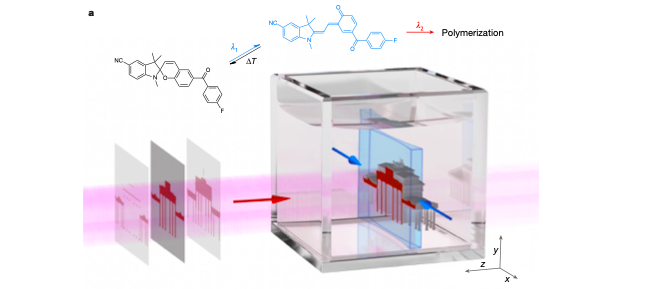

“ DCPI的印刷区域和相关的光诱导反应路径的渲染图。”

X射线摄影术的发明者在最近的《自然》杂志上以这种方式描述了该过程：

[使用]使用两个不同波长的相交光束来固化局部区域。这种方法称为双色光聚合（DCP）固化是通过向树脂中添加双色光引发剂来介导的，该光引发剂被第一个波长激活，而第二个波长的吸收要么启动（1），要么启动（2）抑制光聚合。

该过程的关键是使用双色光引发剂（DCPI），它吸收前375 nm波长内的光，同时在可见光范围内保持透明。然后进行光开关，并且来自投影仪的第二波长（450至700 nm）激发光引发剂的一种组分，该组分与共引发剂一起跃迁开始聚合过程。投影机的可见光未击中的所有材料都将恢复到其初始的未激活状态。

“ 3D模型（a，d，g，j）和（b，e，h，k）后（c，f，i，l）后的打印对象的照片。a–c，带自由浮动球的球形保持架，直径8毫米。d–f，带旋转轮的密封流通池，宽度9毫米。g–i，用于产生激光线的非球面鲍威尔透镜，宽度为9 mm，如右插图所示。j–l，来自Manix CTA数据集的解剖模型，宽度为30毫米。”

体积3D打印与现在更传统的桶式光聚合技术（如立体光刻（SLA）或数字光处理（DLP））相比，在SLA的情况下逐点固化树脂，在DLP的情况下逐层固化树脂。反过来，与连续DLP相比，它甚至可以在更短的时间内生产出完整的物体，这代表了Carbon，EnvisionTEC，3D Systems，Carima或Azul 3D等公司的桶式光聚合技术的最前沿。

X射线照相术能够以比2光子光聚合高104到105的速度进行打印，而打印的规模与CAL相同。xolo的《自然》（Nature）文章的作者认为，随着探索激光源和具有更快热弛豫的光致发光剂，速度将提高。xube的体积为50 x 70 x 90 mm（1.97“ x 2.76” x 3.54“），该公司声称它可以在两秒到五分钟内打印对象，XY轴的最大分辨率为30微米，Z轴的最大分辨率为50微米。

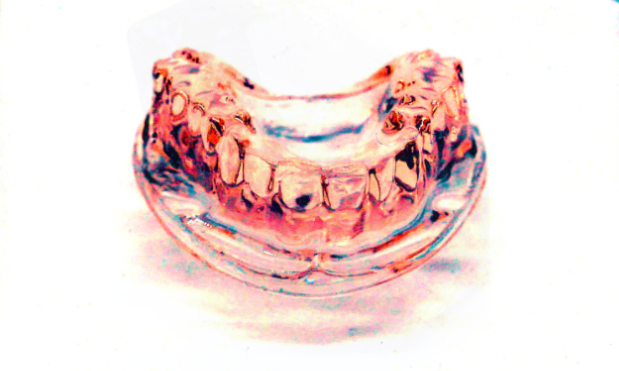

用X射线照相术打印的牙科模型3D。

根据SmarTech对聚合物增材制造市场的第四次年度市场研究，体积3D打印可能会新颖，但它将影响更大的聚合物3D打印行业 。当然，它仅占到该十年末预计将产生的550亿美元聚合物3D打印中的一小部分，但xolo代表了可能会彻底破坏该行业的技术的最早迭代。
