3D打印氧化石墨烯——二氧化硅杂化结构的新方法

西班牙艾克斯-马赛大学陶瓷与玻璃研究所（ICV）和微电子与纳米科学研究所的研究人员已使用3D打印的氧化石墨烯支架作为轻质混合结构的基础，该结构保留了许多石墨烯的理想特性，包括导电性和水吸附能力。

研究人员用醇盐前体溶液渗透了氧化石墨烯支架，以生产杂化结构，这些杂化结构显示出潜在的适用性，例如污染物去除，水过滤，催化，药物输送以及能量产生和存储。

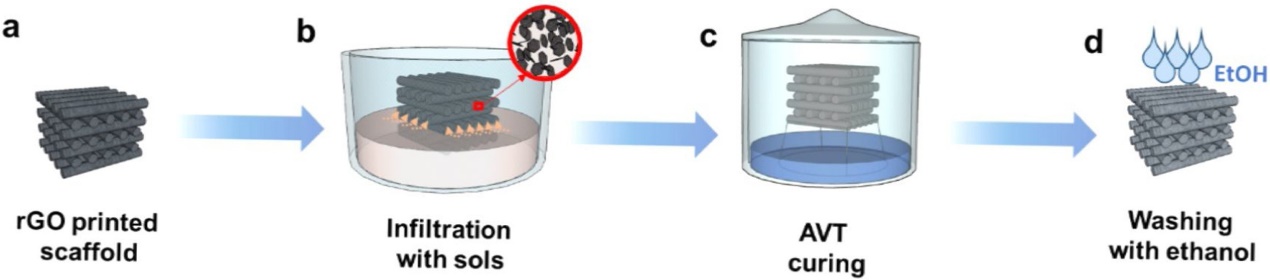

用于通过渗透3D rGO支架（a，b），用碱性蒸气胶凝（c）和乙醇洗涤（d）来制造二氧化硅（或SiAl）/ rGO杂化物的合成过程示意图。

3D打印石墨烯的局限性

石墨烯是一种碳的同素异形体，已成为与能源生产和微电子学相关的研究以及生物医学和传感等新技术的开发中的常见元素。该材料因其轻质特性，高电导率和热导率以及机械强度而非常需要。尽管许多石墨烯的潜力来自于以单层形式部署材料，但利用石墨烯进行3D打印仍然面临着巨大的挑战。

但是，弗吉尼亚理工大学和劳伦斯·利弗莫尔国家实验室（LLNL）的研究人员在开发了一种将石墨烯分散在凝胶中制成3D可印刷树脂的高分辨率3D打印方法之后，已采取了进一步的步骤来利用石墨烯的潜力。LLNL还与加利福尼亚大学圣克鲁斯分校的团队合作，研究了用于储能设备中基于石墨烯的气凝胶电极的3D打印技术。

石墨烯还被用于创建3D打印的自感应装甲和交通网络的现代化。在其他地方，新研究揭示了与石墨烯表面接触时水的结构如何变化。

最近，诺丁汉大学增材制造中心的研究人员在使用石墨烯的电子设备进行3D打印方面取得了突破，开发了基于喷墨的3D打印技术，该技术可以为取代单层石墨烯作为接触材料铺平道路。 2D金属半导体。

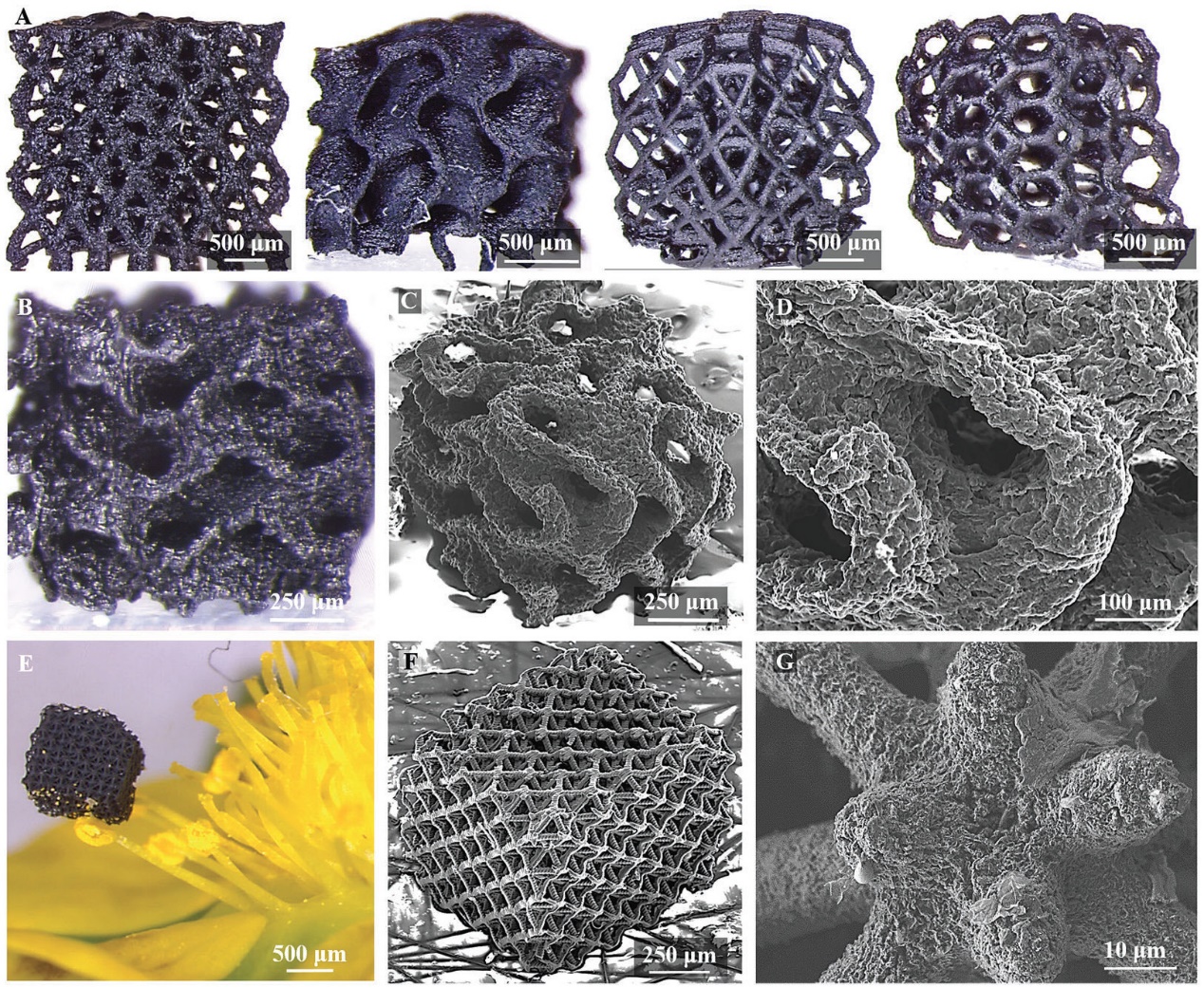

Virginia Tech / LLNL研究中制造的格子“桁架”和回旋3D打印石墨烯。

创建氧化石墨烯-二氧化硅结构

氧化石墨烯被认为是生产具有高孔隙率，导电性，柔性和大表面积的3D连接轻量结构的可行构建基块。科学家旨在通过将其他材料锚固到3D石墨烯结构上以产生混合或复合材料，来解决氧化石墨烯的某些缺点，例如其机械强度和易受火焰暴露的缺点。

首先，研究人员使用由氧化石墨烯纳米片制备的水性油墨，3-D Inks LLC的三轴机器人自动铸造系统和RoboCAD软件对3D打印的氧化石墨烯支架进行了3D打印。通过直径为410μm的针将支架打印到由16层均匀分布的杆组成的长方体中，这些杆相对于相邻层成直角放置。

然后将结构放入液氮中冷冻10秒钟，然后将其冷冻干燥（冷冻干燥）并在石墨炉中以1200摄氏度进行处理以增强氧化石墨烯的还原作用，从而将其冷冻。此时，3D打印的氧化石墨烯结构的尺寸为12x12x5mm。

下一步涉及通过研究人员描述的溶胶-凝胶途径渗透氧化石墨烯支架，该途径涉及低温凝胶与氨蒸气的交联。

制备了包含原硅酸四乙酯，乙醇，去离子水和盐酸的两种溶液，分别称为SiO2溶胶（二氧化硅）和SiAl溶胶（二氧化硅-氧化铝）。将氧化石墨烯支架在不透气的容器中半浸入每种溶胶中五分钟，然后将其放置在刚好位于液面上方的静止平台上。将样品在室温下放置24小时，以通过氨催化引起浸渍结构的延长缩合和刚度。然后，用乙醇洗涤支架以除去任何蒸气残余物。

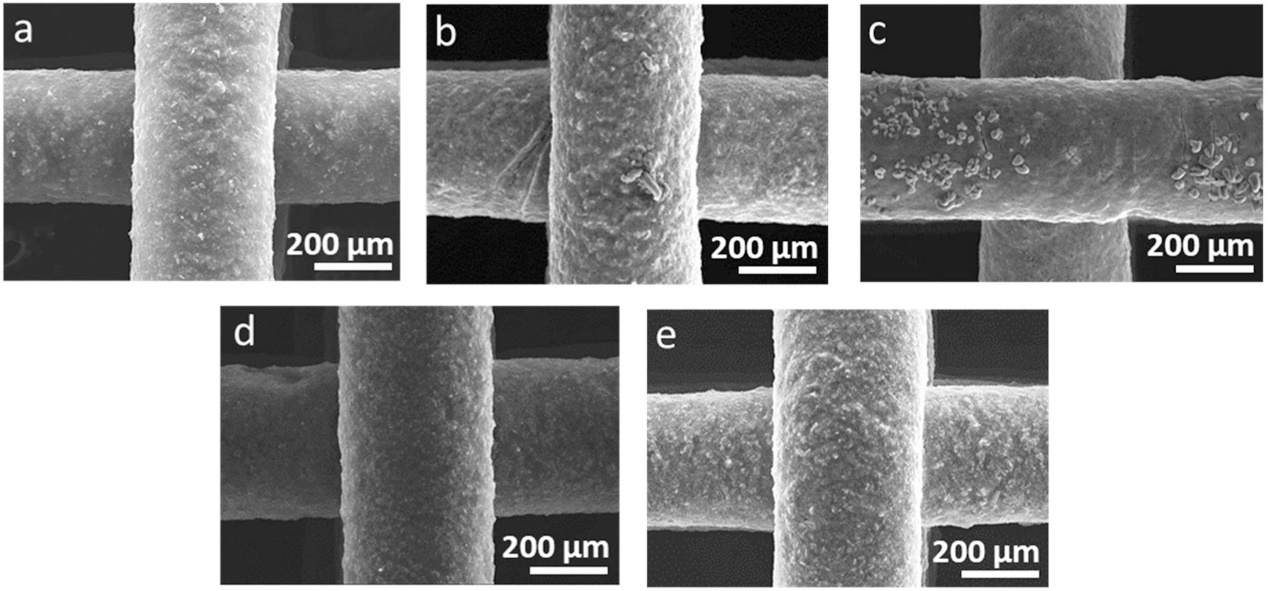

比较不同材料的扫描电子显微镜（SEM）图像。（a）最初的氧化石墨烯支架，（be）氧化石墨烯-二氧化硅结构。

结果和潜在应用

研究人员发现，与未经处理的氧化石墨烯支架相比，3D打印的氧化石墨烯-二氧化硅结构保持高度多孔性，而其抗压强度提高了250-800％。混合结构也保持“显着的电导率”，但是主要的增强体现在结构的亲水性上。

观察到脚手架的超细二氧化硅基覆盖物对结构的润湿特性有重要影响。与未处理的氧化石墨烯支架相比，该结构变得完全亲水，而其吸水能力提高了十倍。

氧化石墨烯-二氧化硅结构的增强性能表明它们可以适合用作吸收剂，污染物去除，气体感应，蓄热或在光催化水分解应用中使用。
